一、產品簡介

ZR-HP系列水浸變送器是一款探針與變送器合為一體的變送器，其工作原理是：針式探頭的電極浸水后阻值變化，由專用集成芯片進行信號放大，整形，比較，輸出高低電平或繼電器報警信號的專用模塊。適用于通訊基站、精密機房、圖書館、賓館、飯店、倉庫以及其他在有積水時需要報警的場所。

二、產品實物圖

三、產品特點

1.產品具有靈敏度高，響應時間快，使用方便，便于安裝等特點；

2.產品具有高可靠、低成本，便于現場使用；

3.隔離性高：電源，輸入，輸出三端隔離設計;

四、主要技術參數
      供電電壓： DC 24V (12V~36V)
      工作溫度： 0℃~50℃
      工作濕度：20%RH ~95%RH
      誤報率：＜100ppm
      靜態功耗: 0.5W
      報警功耗最  大： 1.2W
      輸出形式：繼電器( 負載電流100mA)
      高低電平輸出： VL為0V（+0.5V）
      VH為5V或12V(±0.5V)
      帶載能力：固態繼電器 ≤100mA
     （大電流可以達到 1A，需定做）
      高低電平 ≥3k?
      注：高電平輸出 12V 時，供電電壓應高于 16V
      產品重量: 約 240g

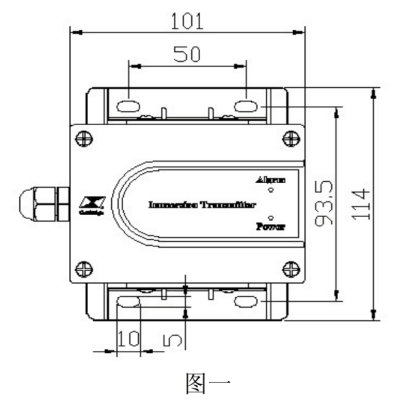

四．外形及尺寸圖

五、接 線

ZR-HP-1 高低電平輸出電氣接線說明：

紅色線：供電正

黑色線：供電負

藍色線：電平輸出正

白色線：電平輸出負

ZR-HP-2 繼電器輸出電氣接線說明：

紅色線：供電正

黑色線：供電負

藍色線：公共端

白色線：常開端

黃色線：常閉端
六、安裝方式

利用兩側的四個 5mm 長條安裝孔（見圖一）固定在被測位置。

七.檢測方法

1.接通DC 24V 后，綠色指示燈亮，表示供電正常；

2.水浸傳感器探針遇水時， 導電率高于告警上限 時紅色的告 警指示燈亮，由變送器輸出短路報警信號（或開路報警信號），水浸解除后，紅燈滅，變送器又處于警戒狀態。
